Wie erstelle ich eine Intercom-Schaltung, um ein Sprachsignal zwischen zwei Punkten auszutauschen?

Die Korrespondenz von Mensch zu Mensch ist ein Grundbestandteil unserer gewöhnlichen Übungen. Fortschritte in der Korrespondenzinnovation haben immer und überall Verbindungen zwischen Einzelpersonen ermöglicht. Es gibt eine große Auswahl an Geräten, mit denen Sie mit Familienmitgliedern, Begleitern und Arbeitsgruppen sprechen können, die topografisch verteilt sind. Mobiltelefone werden an Arbeitsplätzen, in Geschäften usw. verwendet, um zu Hause anzurufen und sich daran zu erinnern, was erforderlich ist oder wann man zu spät zur Arbeit, zu Besprechungen usw. kommt. Die Motivation hinter einem Korrespondenzrahmen besteht darin, Daten zwischen mindestens zwei auszutauschen. Letztendlich erfordert ein Korrespondenzrahmen drei Dinge, die für einen Sender, ein Proliferationsmedium und einen Begünstigten spezifisch sind.

Eine Gegensprechanlage befindet sich in der Nähe des Kommunikationsgeräts für Heimmedien, das den Handel mit Nachrichten zwischen mindestens zwei Bereichen fördert, in denen die Standard-Sprachkorrespondenz aufgrund von Trennung oder Hindernissen problematisch oder ausgefallen wäre. Wesentliche Intercom-Frameworks sind seit etwa 10 Jahren im 20. Jahrhundert vorhanden, wenn man nur Pläne betrachtet, die von dieser ziemlich hilfreichen Entwicklung von Alexander Bell abhängen. das Telefon.

Wie erstelle ich eine einfache Intercom-Schaltung?

Eine Gegensprechanlage ist ein elektrisches Gerät, mit dem Nachrichten zwischen zwei Punkten gesendet und empfangen werden können. Dieses Engineering-Projekt dient zum Aufbau und zur Prüfung einer ausgewählten elektronischen Schaltung oder eines ausgewählten Systems. Die Schaltung einer Gegensprechanlage ist so einfach und besteht aus wenigen Komponenten. Die Schaltung verwendet nur einen einzelnen IC aus Gründen der Verstärkung und ein paar Lautsprecher neben einer Reihe inaktiver Segmente, um die erwartete Intercom-Anwendungsschaltung zu erhalten. Die Schaltung kann auf einer Protoboard oder einer Strip-Board oder einer Printed Circuit Board (PCB) implementiert werden.

Schritt 1: Sammeln der Komponenten

Der beste Ansatz, um ein Projekt zu starten, besteht darin, eine vollständige Liste der Komponenten zu erstellen. Dies ist nicht nur eine intelligente Art, ein Projekt zu starten, sondern erspart uns auch viele Unannehmlichkeiten mitten im Projekt. Eine Liste der Komponenten dieses Projekts finden Sie unten:

Sie können den Schaltplan anzeigen, um die Anzahl der in einem einzelnen Schaltkreis verwendeten Komponenten zu bestätigen.

Schritt 2: Studieren der Komponenten

Jetzt haben wir eine vollständige Liste aller Komponenten, die wir in unserem Projekt verwenden werden. Lassen Sie uns einen Schritt voraus gehen und einige Komponenten kurz untersuchen.

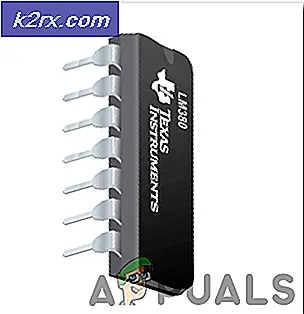

LM380ist ein Verstärker-IC, der speziell zur Verstärkung des Audiosignals des Benutzers entwickelt wurde. Die Verstärkung ist normalerweise auf 34 dB festgelegt. In diesem Verstärker-IC hält der Ausgang seinen Pegel automatisch auf die Hälfte der zugeführten Eingangsspannung. Zu den verschiedenen Merkmalen dieses Verstärkers gehören drei Erdungsstifte, ein großer Versorgungsspannungsbereich, geringe Verzerrung, hohe Spitzenspannung usw. Außer Intercom-Schaltkreisen kann er in Alarmen, Fernsehgeräten, Soundsystemen und Fotoverstärkern usw. verwendet werden.

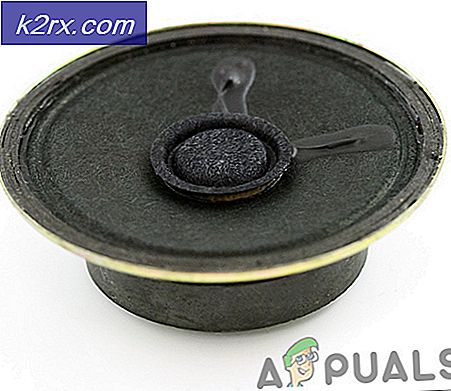

Ein Lautsprecher ist ein Wandler, dessen Aufgabe es ist, Audiosignale zu erzeugen, die von einem Benutzer gehört werden können. Diese Aufgabe wird ausgeführt, indem die vom Computer oder anderen Audiosendern erzeugten elektromagnetischen Wellen in ein Audiosignal umgewandelt werden. Der Eingang zum Lautsprecher kann analog oder digital sein. Es gibt viele Spezifikationen für verschiedene Lautsprecher, z. B. Belastbarkeit, Größe, Frequenzgang usw. Der von uns verwendete Lautsprecher hat eine interne Impedanz von 8 Ohm und eine Belastbarkeit von 1 Watt.

Ein Elektretmikrofon ist ein kondensatorbasiertes Mikrofon. Durch die Verwendung dieses Mikrofons wird die Notwendigkeit einer polarisierenden Stromversorgung eliminiert, indem ein permanent geladenes Material verwendet wird, das verwendet wird, um Schall in ein elektrisches Signal umzuwandeln. Ein Elektret ist ein ferroelektrisches Material, das seit jeher elektrisch geladen oder mit Energie versorgt wird. Aufgrund der hohen Verstopfung und Substanzstabilität des Materials verrottet die elektrische Ladung viele Jahre lang nicht. Der Name stammt von "elektrostatisch und magnetisch"; Eine statische Ladung wird durch die Anordnung der statischen Ladungen im Material in ein Elektret eingefügt, ähnlich wie ein Magnet durch Einstellen der attraktiven Räume in etwas Eisen. Diese Mikrofone werden häufig in GPS-Systemen, Hörgeräten, Telefonen, Voice over IP, Spracherkennung, FRS-Funkgeräten usw. verwendet.

Schritt 3: Studienumfang

Ziel und Zweck dieser Aufgabe ist es, ein grundlegendes Intercom-Framework (größtenteils zwei Korrespondenzstationen) zu strukturieren und zu entwickeln, um die Arbeit des Menschen zu ersetzen und sich Sorgen zu machen, über bestimmte Räumlichkeiten für die Datenübertragung zu schlendern.

Diese kabelgebundene Gegensprechanlage kann als Eingangstelefon verwendet werden, das vom Haus aus den Weg zum Screening von Gästen zu Ihnen nach Hause verbindet. Die Frau kann im Zuge der Vorbereitung des Abendessens durch diesen Rahmen den Ehemann in seinem Zimmer an den Abendessentisch heranführen. Im Großen und Ganzen kann ein Intercom-Framework für die Nachrichtenkommunikation (falls eine Mehrkanal-Intercom auftreten sollte), als Eingangstelefon, Beobachtung usw. verwendet werden.

Der Umfang dieser Venture-Arbeiten beschränkt sich auf den Plan, die Entwicklung und den Test eines Zwei-Stationen-Basis-Intercom-Frameworks, insbesondere auf Folgendes:

  • Der Demodulator sollte mit Basenverstümmelung arbeiten und gleichzeitig eine ausreichende Ausbeute erzielen
  • Der Kleinsignalverstärker muss ein unverzerrtes Signal in den Pufferverstärker liefern, um einen Impedanzlautsprecher ansteuern zu können.
  • Eine 9-Volt-Gleichstrom-Steuerversorgung soll ein Plan sein und verwendet werden, um die grundlegende Gegensprechanlage für eine Aufgabe an jeder Station zu steuern.
  • Die Mater und die Remote Stationen werden einzeln gebaut.
  • Ergebnis “wird vollständig geprüft, während Vorschläge für eine weitere Prüfung gemacht werden.

Schritt 4: Aufbau

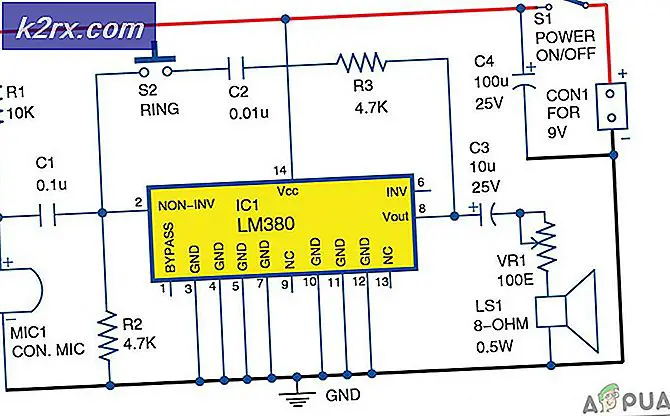

Der Aufbau einer Gegensprechanlage ist sehr einfach. Diese vom IC LM380 Sound Enhancer abhängige Intercom-Schaltung benötigt nicht viele Außenteile. Auf diese Weise ist die Schaltung extrem einfach zu sammeln und die Segmente sind auf dem Markt sofort verfügbar, wenn die Möglichkeit besteht, dass wir ein Modell strukturieren müssen. Der Schaltplan der Gegensprechanlage ist in Abb. 1 dargestellt. Ungeachtet des Schallverstärkers LM380 (IC1) verwendet sie einen Kondensatorverstärker (MIC1), einen 8-Ohm-, 0,5-W-Lautsprecher und ein paar verschiedene Segmente.3.1.2 Methoden

Die unten gezeigte Intercom-Schaltung kann auf drei verschiedenen Platinen aufgebaut sein: Proto-Board, Strip-Bard und Printed Circuit Board (PCB). Sammeln Sie eine ähnliche Schaltung auf zwei separaten Einheiten. Um diese Einheiten als Gegensprechanlage zu verwenden, erweitern Sie den Ausgang (LS1) der Haupteinheit auf die zweite Einheit, die in einem abgelegenen Gebiet eingestellt ist, und umgekehrt. Stellen Sie die gewünschte Schalldimension ein, indem Sie das Potentiometer VR1 ändern. Schließen Sie den Schalter S2 schnell, um einen Ton im Lautsprecher (LS1) zu erzeugen. Diese Schaltung arbeitet mit einer 9-V-Gleichstrombatterie.

Schritt 5: Erstellen der Hardware

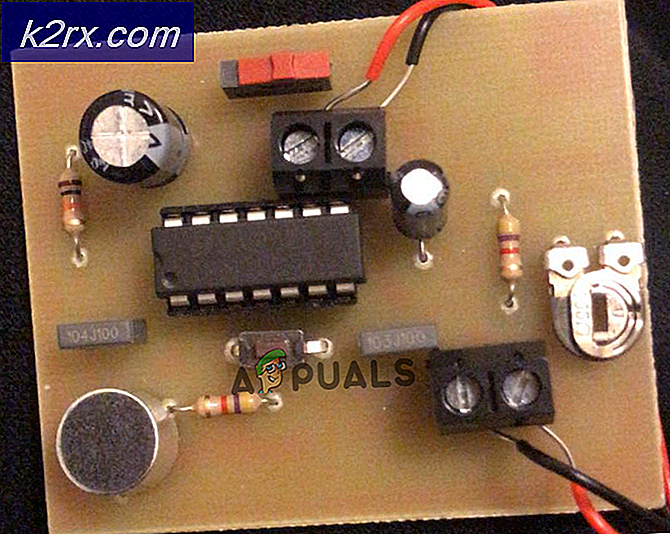

Zunächst wurde die Intercom-Schaltung zu Testzwecken auf einem Steckbrett aufgebaut. Als bestätigt wurde, dass die Ergebnisse auf einem Steckbrett korrekt waren, wurde die Schaltung auf einem Protoboard oder einem Stripboard oder der Leiterplatte neu erzeugt.

Auf dem Protoboard werden die Komponenten platziert. Anschließend wurde die Verkabelung mithilfe eines Protoboard-Planungsblatts geplant. Um die Komponenten mit einem Kynar-Draht zu verbinden, entfernen Sie das Drahtende ca. 2 mm, messen Sie die Länge des erforderlichen Kabels und entfernen Sie das andere Ende. Schlingen Sie die blanken Drahtenden um und legen Sie die Schlaufen um die Stifte der Komponenten, crimpen Sie sie so, dass sie vorübergehend halten, und löten Sie schließlich die Verbindungen, um die Verbindungen dauerhaft zu machen.

Wenn Sie die Schaltung auf einem Stripboard erstellen möchten, wurde zunächst der Stripboard-Typ ausgewählt. Vero-Board ist besser für diese Aufgabe zu wählen, da das einzige Problem darin besteht, Komponenten auf Vero-Board zu platzieren und sie einfach zu löten und den Durchgang mit dem Digital Multi Meter zu überprüfen. Sobald das Schaltungslayout bekannt ist, schneiden Sie die Platine auf eine angemessene Größe. Zu diesem Zweck legen Sie die Platte auf die Schneidematte und verwenden Sie eine scharfe Klinge (sicher) und treffen Sie alle Sicherheitsvorkehrungen, um die Last mehr als einmal oben und unten entlang der geraden Kante (5 oder mehrmals) zu überfahren die Öffnungen. Legen Sie anschließend die Komponenten eng auf die Platine, um eine kompakte Schaltung zu bilden, und löten Sie die Stifte entsprechend den Schaltungsverbindungen. Versuchen Sie im Fehlerfall, die Verbindungen zu entlöten und erneut zu löten. Überprüfen Sie abschließend die Kontinuität.

Eine Leiterplatte ist eine Leiterplatte. Es ist eine Platte, die auf einer Seite vollständig mit Kupfer beschichtet und auf der anderen Seite vollständig isoliert ist. Das Herstellen der Schaltung auf der Leiterplatte ist vergleichsweise langwierig. Zunächst wird die Schaltung per Software entworfen und simuliert. Danach wird ein PCB-Layout unter Verwendung dieser Software erstellt, z. Proteus Professional ODER CAD-Software, das Schaltungslayout wird auf Butterpapier gedruckt. Dann wird das Butterpapier auf die Leiterplatte gelegt und gebügelt, bis die Schaltung auf der Leiterplatte gedruckt ist (es dauert ungefähr fünf Minuten). Wenn nun die Schaltung auf die Platine gedruckt wird, wird sie in das FeCl getaucht3 Lösung, um zusätzliches Kupfer von der Platine zu entfernen, bleibt nur das Kupfer unter der Leiterplatte zurück. Reiben Sie danach die Leiterplatte mit dem Scrapper ab, damit die Verkabelung hervorsteht. Bohren Sie nun die Löcher an den entsprechenden Stellen und platzieren Sie die Bauteile auf der Platine. Löten Sie die Komponenten auf der Platine. Überprüfen Sie abschließend den Durchgang des Stromkreises. Wenn an einer Stelle eine Unterbrechung auftritt, entlöten Sie die Komponenten und schließen Sie sie erneut an.

Stellen Sie sicher, dass Sie den folgenden Schaltplan befolgen.

Schritt 6: Testen

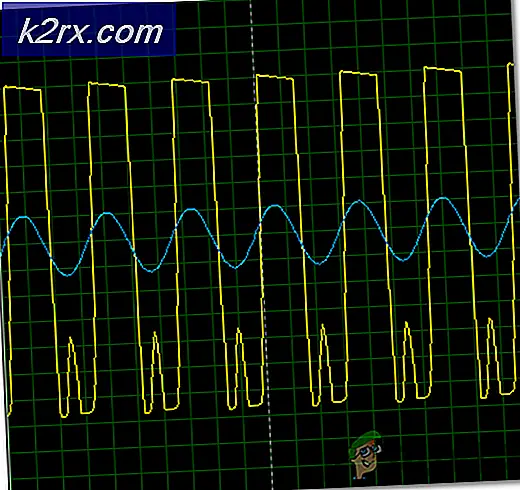

Überprüfen Sie nach dem Herstellen der Schaltung zunächst alle Verbindungen, insbesondere die gelöteten Enden der Stifte der Komponente. Danach durchlaufen Sie die Schaltung durch einen Durchgangstest. Ein Durchgangstest zeigt an, ob zwei Punkte miteinander verbunden sind oder nicht. Dies erfolgt mit einem digitalen Multimeter Wenn bis jetzt kein Fehler auftritt, schließen Sie den Stromkreis an die Stromversorgung an und messen Sie die Messwerte mit einem digitalen Multimeter. Das Diagramm des Eingangs- und Ausgangssignals kann getestet werden, um zu überprüfen, ob die Verstärkung durchgeführt wird oder nicht. Ein Oszilloskop wird verwendet, um zu Testzwecken ein sinusförmiges Signal zu erzeugen.

Anwendungen

Es gibt eine breite Palette von Anwendungen, bei denen eine Intercom-Schaltung verwendet werden kann. Einige dieser Anwendungen sind unten aufgeführt.

  1. In Schulen, um Nachrichten an bestimmte Klassenräume oder an die gesamte Schule zu senden, wenn dies erforderlich ist.
  2. Einkaufszentren verwenden Sprechanlagen, um Ankündigungen für die Arbeiter oder Kunden zu machen.
  3. Flughäfen verwenden Gegensprechanlagen, um die Flüge anzukündigen, oder jede andere Ansage, wenn etwas verloren geht oder wenn sie eine Person benötigen, die das Front Office besucht.
  4. Heutzutage verwenden Wohnhäuser Gegensprechanlagen. Diese Gegensprechanlagen werden an den Haupttüren, Küchen, im Dienerzimmer oder sogar in den Schlafzimmern installiert.
  5. Die häufigste Verwendung von drahtlosen Gegensprechanlagen ist Walkie-Talkie. Walkie-Talkies werden von Sicherheitspersonal, Managern und Mitarbeitern in großen Einkaufszentren, Hotels oder sogar in der Industrie eingesetzt.
